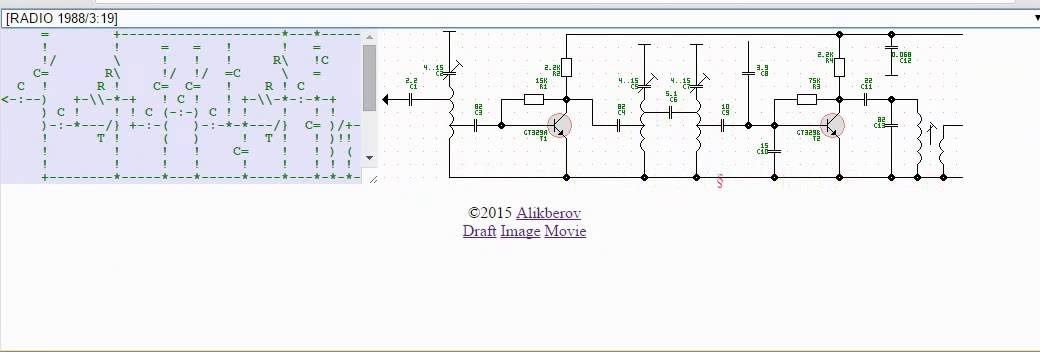

Месяц работаю над специфическим визуализатором электрических схем.
Открыл отдельную страницу и несколько дней списывал схему АОНа из журнала РАДИО.
В зависимости от размера схемы, её отрисовка занимает значительное время (от считанных секунд до минуты) и следует терпеливо дождаться отображения.
Скрипт имеет каталог ТТЛ-микросхем (распиновку) и несколько примеров описания различных узлов (от аналоговых до цифровых)
Это вторая моя сложная работа, после ремейка музыкальной системы
Подгонял под сервис, чтобы была возможность вставлять изображения схем в любые форумы, но неудачно (требуется платная услуга задержки снятия скриншота)
